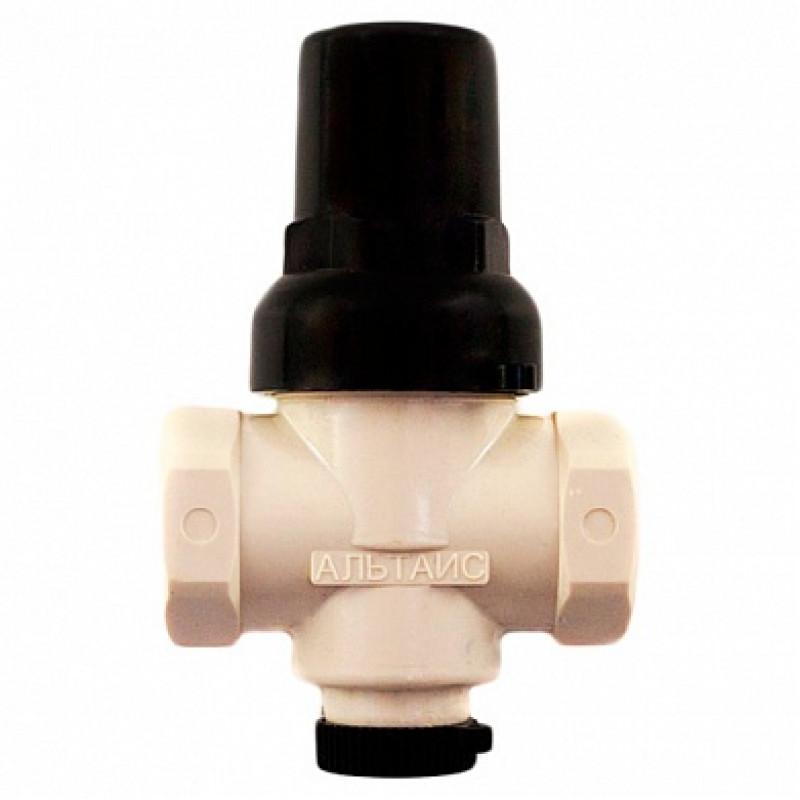

Редуктор давления воды квартирный РД-15

Описание продукции

Технические характеристики РД-15

Диаметр номинальный, DN     15 мм
Давление номинальное, PN     1,6 МПа
Давление рабочее, Рр     0,3-1,6 МПа
Рабочая среда    вода, <80°С
Давление после регулятора (устанавливается регулировкой):
— в безрасходном режиме (проходное сечение герметично закрыто)    от 0,2 до 0,4 МПа
диапазон настройки, Рвых.настр.
— в режиме расхода воды до 0,32 л/с, Рвых.настр.    +18% МПа
Резьба присоединительных муфт    GI/2″-B
Резьба присоединения манометра    MI 2×1,5—7H
Строительная длина, не более    55 мм
Масса, не более    0,240 кг

Устройство и работа РД-15
rd-15_(ATS.1425)-ustroystvo                                          Рис.

1 — Регулятор давления воды (квартирный) РД-15.
2 — корпус, 12 — крышка, 11 — винт регулировочный 13 — пружина, 3 — пробка, 1-10 — кольца уплотнительные.
Блок регулировки: 7 — шток, 9 — стакан, 4 — золотник. При отсутствии расхода воды золотник (4) запирает проходное сечение на стакане (9)

Изменение настройки выходного давления производится вра
